Pellmax CU mit 14m² Vakuum-Röhrenkollektoren zur Heizungs-unterstützung

Pellmax CU mit Anschluß 800Ltr.

Puffer mit Solarschlange

Pellmax CU Anschluß auf

engstem Raum

Pellmax CU , auf der linken Seite wird noch ein Pelletbunker gebaut.

Pellmax UB mit 800Ltr.

Hygienespeicher und ESBE C90

Regelung

Pellmax UB mit 800Ltr.

Hygienespeicher und ESBE C90

Regelung

Anlage in Eschenburg,

Pellmax UB auf Pufferspeicher mit Solar

Pellmax CU mit zwei Heizkreise für Fussbodenheizung

Verrohrung oberhalb des Pellmax CU mit Warm und Kaltwasser Anschluß und ESBE Mischventil

Pellmax CU mit Brauchwasserspeicher und Anschluß an

14m² Röhrenkollektor Anlage und 800Ltr.Pufferspeicher

Rohranschluß oberhalb des Pellmax

Sicherheitsgruppe, ESBE Mischventil Warmwasser,Energieeffiziens Heizkreispumpe,Zugregler

Pellmax UB mit 11,2m² Vakuum-Röhrenkollektoren und 800Ltr.Puffer

Pelletkessel Pellmax UB mit Ölkessel Buderus in reihe geschaltet

Pellmax CU mit geregeltem Fussbodenheizkreis und zweitem Mischer für Heizkörper

Pellmax UB mit Grundfos Alpha 2 und Filter im Rücklauf

800 Ltr. Hygiene Pufferspeicher mit Brauchwasser Edelstahlbehälter eingeflanscht

und Solarwärmetauscher wird vom Pellmax UB beheitzt.

Heizkreise werden über eine ESBE C90 Heizkreisregelung gesteuert.

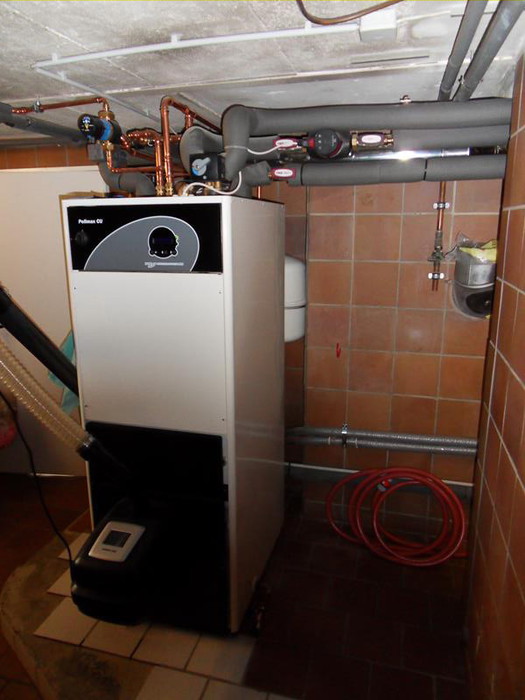

Pellmax CU, kann direkt in eine Ecke platziert werden.

Rechts ein selbstgebauter Pelletbehälter aus Edelstahl

mit einem Inhalt von einer Tonne.

Alle Rohre Vorlauf,Rücklauf,Warm und Kaltwasser sowie

Rauchrohr mit Zugregler werden oben am Kessel angeschlossen.

Deshalb kann der Kessel mit der Rückseite dicht gegen eine Wand gestellt werden.

Pellmax CU mit vom Kunden selbstgebauten Pelletbehälter

Pellmax UB angeschlossen an Pufferspeicher

Pellmax UB in einem Zweifamilienhaus

Pellmax UB mit Pufferspeicher und Solar

Pellmax UB für Pufferbeladung

Pellmax UB geht auf einen 800 Ltr. Pufferspeicher mit Solarunterstützung

Pellmax CU mit 800 Ltr. Pufferspeicher und 12m² Vakuumröhrenkollektoren

Pellmax UB an Ölkessel-Heizkreis angeschlossen,man kann entweder mit Öl oder

mit Pellets heizen

Pellmax CU, Pelletförderschnecke geht direkt in das noch nicht fertige Pelletlager

Pellmax CU

mit dem Kessel werden zwei unterschiedliche Heizkreise versorgt.

1x Mischerregelung für Fussbodenheizkreis 30-45C°

1x Mischerheizkreis für Heizkörper 70-50C°

Pellmax CU die 2,5Mtr. Pelletförderschnecke wurde direkt nebenan

in das Pelletlager ehemals Öllagerraum montiert.

COMET Pelletkessel System Viking-Bio,

mit Brauchwasserspeicher

Witterungsgeführter elektronik,Zugregler,Heizkreis Mischermotor,

Pelletbrenner incl.Förderschnecke
